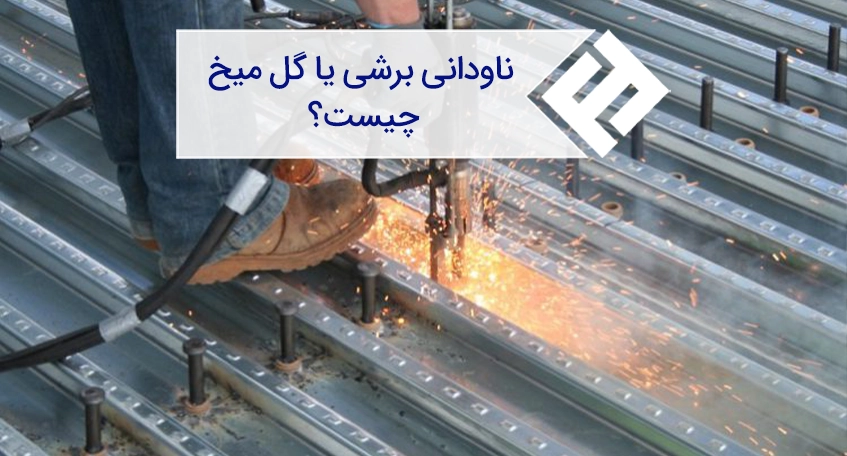

گل میخ یا ناودانی برشی چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای مقاله
گل میخ و ناودانی برشی دو محصول فولادی مجزا در بخش ساخت و نصب سقف عرشه فولادی هستند که استفاده از ناودانی برشی منسوخ شده و به‌جای آن بیشتر از گل میخ استفاده می‌شود. در این مطلب با گل میخ یا ناودانی برشی بیشتر آشنا می‌شوید.
گل میخ چیست؟
گل میخ محصولی ترکیبی از آلیاژهای آهن و فولاد با درصد کربن پایین است که برای اتصال سقف عرشه فولادی و بخش فولادی آن به سایر بخش‌های بتنی سقف و یکپارچه کردن سقف استفاده می‌شود. به این ترتیب گل میخ یک اتصال‌دهنده مکانیکی بسیار قوی در ساخت سازه‌های کامپوزیتی فولاد و بتنی است که باعث می‌شود که سقف عرشه فولادی به سایر قسمت‌ها متصل شده و استحکام و پایداری بین دو بخش فولاد و بتن سقف را افزایش می‌دهد. به‌صورت کلی گل میخ از افزایش فشار در یک نقطه جلوگیری کرده و از این رو به گل میخ برش گیر سازه نیز می‌گویند. از دستگاه استادولدینگ برای اتصال گل میخ به سطوح فلزی مختلف استفاده می‌کنند.
انواع گل میخ کدام است؟
انواع گل میخ از نظر سطح ظاهری شامل انواع زیر می‌شود:
- گل میخ ساده بدون هیچ طرح و شکل خاصی
- گل میخ طرح‌دار شامل گل میخ‌های با طرح‌های برجسته گل، ستاره و ... برای کاربردهای زیبایی
- گل میخ درب چوبی با طرح چوب و قابلیت رنگ‌کاری
- گل میخ آنتیک با طرح سنتی یا قدیمی به شکل پتینه شده
چرا گل میخ رواج بیشتری از ناودانی برشی دارد؟
کاربرد گل میخ و ناودانی برشی ایجاد اتصال و یکپارچگی در سقف عرشه فولادی است که استفاده از گل میخ به دلایل زیر رواج بیشتری دارد:
- ایمنی بالاتر و اجرای سریع‌تر گل میخ نسبت به ناودانی برشی
- عدم نیاز گل میخ به برش‌کاری و آماده‌سازی
- نیاز به یک جوش غیر الکترودی برای نصب
- عملکرد چند جهته گل میخ برای انتقال نیروهای وارده نسبت به انتقال عمودی نیرو در ناودانی برشی
- عدم تغییر شکل تیر به دلیل نوع و مدت جوشکاری گل میخ
- عدم بستگی کیفیت جوش ناودانی به تخصص جوشکار در جوش گل میخ نسبت به ناودانی برشی
- امکان جوشکاری مستقیم گل میخ از روی ورق گالوانیزه نسبت به ناودانی برشی
کاربردهای گل میخ و ناودانی برشی چیست؟
گل میخ و ناودانی برشی برای اتصال و ایجاد پایداری در سازه با تحمل بارهای کششی و فشاری به‌طور هم‌زمان استفاده می‌شوند. از مهم‌ترین کاربردهای گل میخ و ناودانی برشی می‌توان به سازه‌های زیر اشاره کرد:
- در سقف‌های کامپوزیتی مانند سقف عرشه فولادی
- در سازه کامپوزیتی و به‌عنوان اتصال‌دهنده بین دو عضو بتنی و فولادی
- در سدها و پل‌های ترکیبی فولادی و بتنی
- در برخی فونداسیون‌های فولادی به‌عنوان اتصال‌دهنده بین لایه‌های مختلف فونداسیون
فر آیند تولید گل میخ چگونه است؟
به‌طورکلی گل میخ به دو روش زیر تولید می‌شوند:
- گل میخ به روش فورج سرد با مشخصات فنی و مکانیکی استاندارد به دلیل استفاده از متریال باکیفیت و ماشین‌آلات مدرن
- گل میخ به روش فورج گرم با مشخصات فنی و مکانیکی ضعیف به دلیل ناهمگنی مواد اولیه
مشخصات فنی گل میخ فولادی چیست؟
از مشخصات فنی گل میخ فولادی می‌توان به موارد زیر اشاره کرد:
- مطابق با استانداردهای DIN EN ISO 13918 و American welding society براساس تولید با فرآیند فورج سرد
- استفاده از متریال نوع AWS.D1.1 و فولاد آلیاژی کم‌کربن در تولید گل میخ
- دارای حداکثر قطر 20 میلی‌متر و یا حداکثر قطر 2.5 برابر ضخامت ورق عرشه فولادی
- دارای حداقل ارتفاع 40 میلی‌متر
- حداقل درصد افزایش 15 درصدی ارتفاع گل میخ در اثر شرایط آب و هوایی
- کمترین میزان مقاومت تسلیمی و کششی انواع گل میخ برابر با 250 نیوتن بر میلی‌متر مربع
- داری مقاومت مناسب در برابر عوامل آسیب‌زای محیطی
روش‌های اتصال گل میخ چگونه است؟
برای اتصال گل میخ‌ها از دستگاه‌های جوشکاری قوس الکتریکی مخصوصی به نام استادولدینگ یا Stud Welder استفاده می‌کنند که به دو روش زیر به تیر وصل می‌شوند:
- اتصال مستقیم روی بال Direct Attach Welding
- اتصال روی ورق گالوانیزه Through the Sheet Welding
از انواع جوشکاری گل میخ به سقف عرشه فولادی نیز می‌توان به جوش قوس الکتریکی به‌عنوان بهترین گزینه برای جوشکاری گل میخ اشاره کرد که دارای انواع زیر است:
- جوشکاری گل میخ به روش جوش DA به‌عنوان یکی از بهترین روش‌های جوشکاری گل میخ
- جوشکاری گل میخ به روش جوش CD مناسب برای جوش دادن گل میخ به ورق فولادی
قیمت گل میخ چگونه تعیین می‌شود؟
از عوامل عمومی مؤثر بر قیمت گل میخ می‌توان به نوسانات دلار، قیمت فولاد، هزینه حمل‌ونقل و برند تولیدکننده گل میخ اشاره کرد. هم‌چنین از عوامل فنی مؤثر بر قیمت گل میخ نیز می‌توان به موارد زیر اشاره کرد:
- شیوه تولید گل میخ شامل فورج گرم و فورج سرد
- درصد وزنی کربن در ترکیب گل میخ
- جنس و نوع طرح گل میخ
- ارتفاع، قطر و وزن گل میخ
گل میخ تولیدی به شیوه فورج سرد دارای کیفیت بهتری نسبت به فورج گرم بوده و از این رو قیمت گل میخ فورج سرد گران‌تر از گرم است. از مشکلات گل میخ فورج گرم می‌توان به ضعف برابر جوشکاری، کاهش مقاومت برشی و عدم دستیابی به ساختار یکپارچه در سقف اشاره کرد.
خرید گل میخ چگونه است؟
در هنگام خرید گل میخ حتماً به کیفیت، فولاد آلیاژی و استاندارد تولید محصول دقت کنید و در نظر بگیرید گل میخ فورج سرد دارای کیفیت بسیار بهتری نسبت به نوع گرم است. به ابعاد و اندازه‌ها و تطابقان با نوع کاربردتان توجه کنید و از خرید هرگونه گل میخ با مشکلات ظاهری مانند ترک و خوردگی پرهیز نمایید.
سخن پایانی
قبل از خرید گل میخ عرشه فولادی ارتفاع و قطر گل میخ‌های مورد نیاز را براساس محاسبات فنی مشخص و تعیین نمایید. در صورت نیاز به کسب اطلاعات بیشتر و مشاوره رایگان می‌توانید با کارشناسان فولاد ایرانیان به شماره 42214 -021 تماس گرفته و یا به‌صورت آنلاین به سایت www.fooladiranian.com مراجعه نمایید.
